Выдержки из «Большой энциклопедии» начала ХХ века

Часть 2. Водяное отопление

Отопление водяное

Устройства водяного отопления показаны на рис. 5 и 6.

Отопление водяное

Котел Шрамма

Котел Кайзера

Котел Либау

Батареи Кертинга

Отопление горячей водой

Котел низкого давления Кертинга

Батареи Кертинга

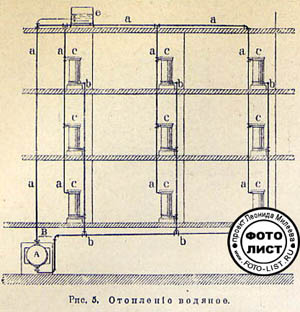

При устройстве, как на первом рисунке, вода, нагретая в котле А, проходит по системе труб в верхнюю часть здания и там распределяется таким образом, что по трубам а вода идет к батареям с, а из них по обратным трубам b опять к паровому котлу.

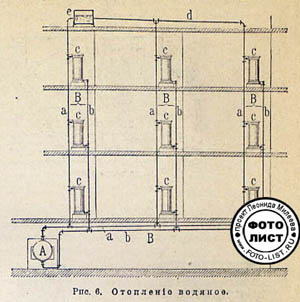

При устройстве по второму типу распределение воды осуществляется уже внизу (рис.6) и трубы а проводят воду к бакам с; обратные трубопроводы b ведут в собиратель B, а из него в котел.

При обоих устройствах в наивысшей точке системы труб устраивается резервуар e, служащий для компенсации увеличения объема воды во всей системе при нагревании, а также для выделяющегося из воды воздуха. При устройстве по второму типу для удаления последнего необходима особая система труб d.

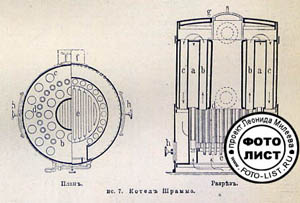

Для целей водяного отопления применяются простые цилиндрические котлы, а чаще - котлы с жаровыми трубами. Котел, не требующий каменной кладки системы Шрамма, с прекрасной утилизацией теплоты, изображен на рис.7. Такие котлы обыкновенно изготавливаются сваркой 5-10 миллиметровых листов.

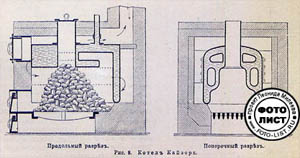

Подобный же котел Кайзера изображен на рис.8. Тут горячие газы идут также по каналам, прорезывающим котел, так что поверхность нагрева сравнительно велика.

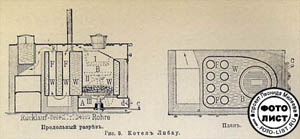

Котел Либау (рис.9) представляет из себя водяную камеру W с жаровым цилиндром B и паровыми трубами F, ведущими к борову дымовой трубы.

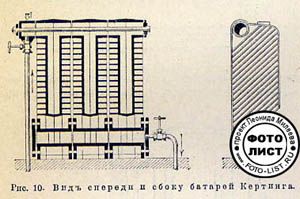

На рис.10 изображены ребристые батареи системы Кертинга. Ребра их идут наклонно, чем достигается более совершенное соприкосновение их с воздухом и лучшая отдача тепла.

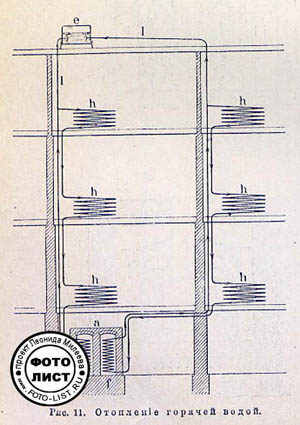

На рис.11 изображено схематически водяное отопление высокого давления. Вода, нагретая в очаге а, идет в наиболее высоко расположенное помещение, а из него через другие помещения – снова к котлу. Таким образом, получается замкнутая система труб: в каждом помещении находится часть ее, соответственной желаемой степени нагрева его длины. Для компенсации изменений объемов воды служит сосуд e с особым клапаном.

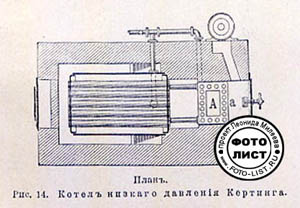

На рис.14 изображен котел системы Кертинга для отопления паром низкого давления.

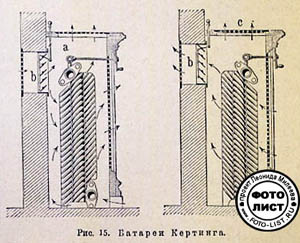

На рис.15 изображены весьма практичные батареи Кертинга. Печь нагревает свежий воздух, поступающий через а. Если закрыть клапан b, то нагреву подвергается воздух, уходящий из комнаты. Вторая печь служит для удаления комнатного воздуха, причем задвижка с закрыта, а клапан b открыт.
